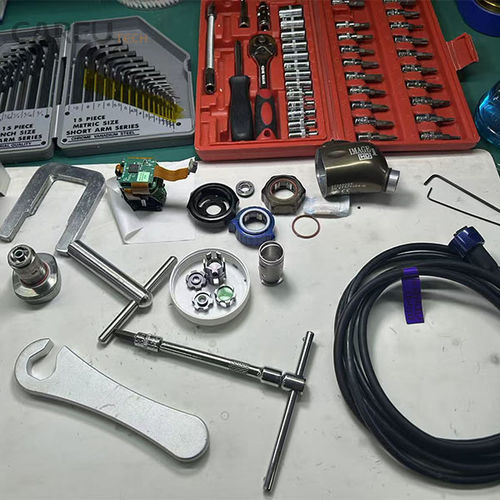

Proses Pembongkaran Kepala Kamera H3-Z Storz 22220055

Prosedur Pemisahan Umum

Langkah-langkah yang tepat bisa sedikit berbeda, tapi ini adalah prosedur standar untuk kebanyakan kepala kamera endoskop kaku seperti H3-Z.

Tahap 1: Pemeriksaan dan Persiapan Luar

1. Periksa kepala kamera untuk kerusakan eksternal yang jelas.

2. Mengambil foto di setiap langkah.Ini referensi Anda untuk perakitan kembali.

3. Letakkan kepala kamera pada tikar ESD Anda dan pasang tali pergelangan tangan Anda.

4. Lepaskan kepala kamera dari kabel penghubungnya (jika desain modular). Ini biasanya melibatkan membuka dan membuka konektor C-Mount atau gaya bayonet.

Langkah 2: Menghilangkan cangkang luar/rumah

1. Temukan dan lepaskan sekrup kecil di bagian luar kepala kamera.Mengupas stiker ini akan membatalkan garansi.

2. Dengan hati-hati gunakan spudger plastik untuk memisahkan bagian-bagian tersebut, mengelilingi jahitan.Jangan gunakan alat logamkarena mereka akan menggali rumah aluminium.

3. Setelah cangkang dipisahkan, Anda akan memiliki akses ke perakitan utama internal.

Langkah 3: Memutus Komponen Internal

1. Anda sekarang akan melihat papan sirkuit cetak utama (PCB), blok sensor, dan konektor panduan cahaya.

2. Sebelum mengeluarkan sesuatu, perhatikan orientasi dan penempatan semua komponen.

3. Putuskan kabel pita dengan hati-hati. Konektor ini seringkali memiliki kunci pengunci kecil yang harus diputar sebelum kabel bisa tergelincir keluar.

4. Catat dan lepaskan kabel lainnya.

Langkah 4: Akses Sensor dan Optik

1. Sensor biasanya ditempatkan dalam blok logam terpisah yang dilampirkan ke PCB utama atau rumah depan.

2. Lepaskan blok sensor dari mountnya. ini adalah langkah penting. sensor tidak boleh miring atau dipaksa.

3. Lensa objektif depan kemungkinan disegel di ujung distal kepala kamera.

Langkah 5: Pembersihan (jika berlaku)

• Lensa depan:Jika lensa depan kotor, bersihkan dengan lembut dengan udara terkompresi terlebih dahulu.Taruh setetes kecil pembersih lensa pada kain microfiber dan lap dengan lembut lensa dalam gerakan melingkar dari tengah ke luar.Jangan pernah mengoleskan cairan langsung ke lensa.

• Sensor: Sangat berhati-hati!Sensor rapuh. Gunakan swab pembersih sensor khusus yang dirancang untuk ukurannya. Oleskan setetes cairan pembersih sensor ke swab dan lap sensor dalam satu langkah yang mulus. Jangan gosok.

• Optik internal:Jika ada debu di dalam, menggunakan aliran udara terkompresi yang sangat lembut adalah metode yang paling aman.
